同步和应答传输参数设置

快走丝线切割类设备较多使用3B/4B/R3B程序，使用并口模拟电报头或者光电机的传输方式，俗称应答传输和同步传输，传输接口接线也没统一的标准，在设置传输参数前用户首先必须详细弄清楚单板机的传输方式、传输参数和接口线连接方法。

同步传输参数设置：将传输方式设定为同步传输，并设置好相应的同步传输参数，参数有同步脉冲宽度、同步脉冲间隔、有效电平类型、暂停码和停止码，同步脉冲宽度和间隔参数直接影响传输速度，根据单板机的接收速度选择一个合理的数值，太小了单板机会来不及响应而不能传输，一般设定5000us即5毫秒比较安全合理，用户也可以自己测试选择一个合理的数值，前提是必须确保送数准确。下传程序到单板机时，必须先让单板机接处在收程序状态，下传已经在传送器中保存的程序需按下传送器的传送键，不需要传送器中保存的程序而要实时直送电脑中程序的请在汇智软件界面中选择好程序然后点直送按钮，传送器将模拟光电机的方式将代码同步传输给单板机，在传送过程中再次按下传送器的传送键将取消正在进行的程序传送。

本图所示：典型的同步参数设置

应答传输参数设置：将传输方式设定为应答传输，并设置好相应的应答传输参数，参数有暂停码、停止码、有效电平类型。当用户在单板机端启动应答方式传输时，如果传送器内有保存的程序传送器将自动模拟电报头的方式将传送器内的程序传到单板机，传送器内没有程序时传送器将处在直送等待状态，等待用户在电脑端选择程序然后点直送按钮启动实时直送程序过程。简单的说，送存方式送程序必须先将程序送存到传送器然后操作单板机取得程序。直送方式送程序有两种操作方法可以启动，一种是先在电脑端按下直送按钮，然后在等待超时设定的时间范围内到单板机端启动应答传输，超出设定时间系统将自动终止传输，另一种是先在单板机端启动应答传输然后在电脑端点直送按钮（需要注意的是这样操作，当传送内有程序时，可能直接下载传送器内程序而不是直传电脑中的程序，要避免这种情况，请在传输前先按一下传送器的传送按钮，让传送器的程序有效指示灯灭掉，这样在单板机端启动应答传输时就不会下载传送器内保存的程序而是等待电脑端的直送程序了）。

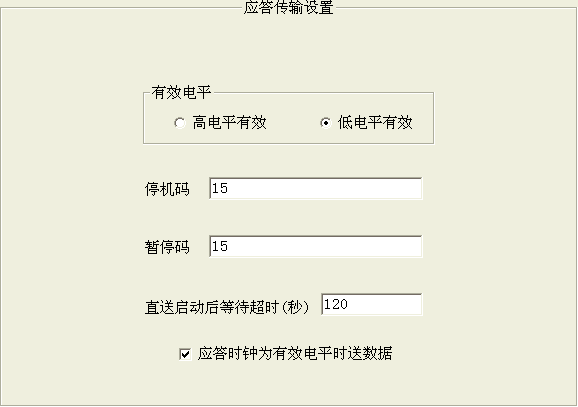

本图所示：典型的应答参数设置
